閥門的常用設計標準

美國標準

ASME    美國機械工程師協會

ANSI    美國國家標準協會

API     美國石油協會

MSS SP  美國閥門和管件制造廠標準化協會

英國標準              BS

日本工業標準      JIS/JPI

德國國家標準      DIN

法國國家標準      NF

通用閥門標準：ASME B16.34  法蘭端、對接焊端和螺紋端閥門

閘閥標準:

API 600/ISO 10434   石油、天然氣螺栓連接鋼制閘閥

BS 1414             石油、石化及煉油工業鋼制閘閥

API 603             150LB耐蝕法蘭端鑄造閘閥

GB/T 12234          法蘭和對焊連接鋼制閘閥

DIN 3352            閘閥

SHELL SPE 77/103    按ISO10434鋼制閘閥

截止閥標準:

BS 1873           鋼制截止閥和截止止回閥

GB/T 12235        法蘭和對焊連接鋼制截止閥和截止止回閥

DIN 3356          截止閥

SHELL SPE 77/103  按BS1873鋼制截止閥

止回閥標準:

BS 1868        鋼制止回閥

API 594         對夾和雙法蘭止回閥

GB/T 12236      鋼制旋啟式止回閥

SHELL SPE 77/104    按BS1868鋼制止回閥

球閥標準:

API 6D/ISO 14313    管線閥門

API 608        法蘭、螺紋和對焊端鋼制球閥

ISO 17292     石油、石化及煉油工業鋼制球閥

BS 5351         鋼制球閥

GB/T 12237    法蘭和對焊連接鋼制球閥

DIN 3357       球閥

SHELL SPE 77/100    按BS5351球閥

SHELL SPE 77/130    按ISO14313法蘭端和對焊端球閥

蝶閥標準:

API 609           對夾式、支耳式和雙法蘭蝶閥

MSS SP-67        蝶閥

MSS SP-68        高壓偏心蝶閥

ISO 17292         石油、石化及煉油工業鋼制球閥

GB/T 12238        法蘭和對夾連接蝶閥

JB/T 8527         金屬密封蝶閥

SHELL SPE 77/106  按 API608/EN593/MSS SP67 軟密封蝶閥

SHELL SPE 77/134  按 API608/EN593/MSS SP67/68 偏心蝶閥

鍛鋼閥標準:

API 602  法蘭端、螺紋端、焊接端和加長閥體連接端緊 湊型閘閥

BS 5352/ISO15761     50mm及以下鋼制閘閥、截止閥和止回閥

SHELL SPE 77/101     按ISO15761鋼制閘閥、截止閥和止回閥

低溫閥標準:

BS 6364 低溫閥門

SHELL SPE 77/200   -50℃ 以下閥門

SHELL SPE 77/209   0 ~ -50℃ 閥門

API、DIN、BS、GB結構比較:

API 600和BS1414、BS1873、BS1868、BS5351對閥門的結構規定最為詳細

DIN 閘閥標準EN1984對結構未做具體的規定

新版的GB/T12234基于對API600標準的等效采用

閥門常用連接端形式

FF  ——— Flat Face 平面法蘭連接（150LB常用）

RF  ——— Raised Face凸面法蘭連接

RTJ ——— Ring Joint榫槽式連接（梯形槽）

SW  ——— Socket welding承插式連接

NPT ——— NPT螺紋連接

WAFER —— 對夾式連接

BW長型—— Butt-Welding 對焊端長型連接

BW短型—— Butt-Welding 對焊端短型連接

DIN標準現采用EN標準結構長度

     EN 558-1 PN法蘭連接閥門結構長度（代替DIN 3202)，EN 558-2 CLASS法蘭連接閥門結構長度（代替BS2080)，EN 12982 對焊端閥門結構長度（代替DIN 3202) ，DIN標準的結構長度包含API閥門的結構長度與GB的結構長度基本一致

    EN 558-2 CLASS法蘭連接閥門結構長度與ASME B16.10一致，大多數DIN閥門用戶習慣用DIN3202 中F系列結構長度值

如:

Gate ： PN16-25---- F5 series       PN40-100----F7 series

Globe ：PN10-40----F1 series       PN63-160----F2 series

Check ：PN10-40----F1 series       PN63-160----F2 series

Ball ：  PN10-40 DN10-100----F4 series    DN125-300----F5 series

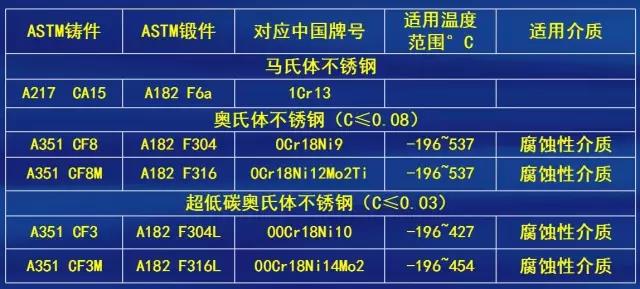

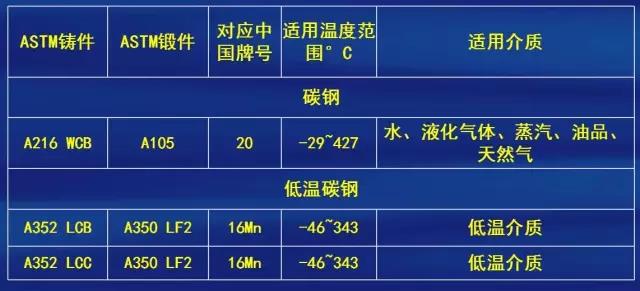

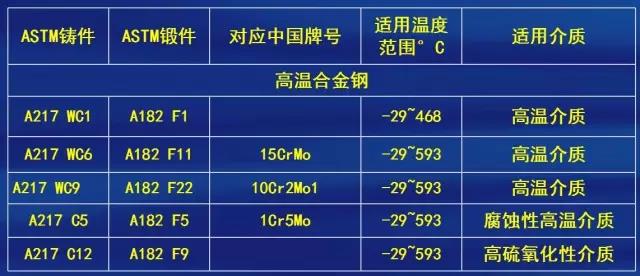

閥門常用殼體材料

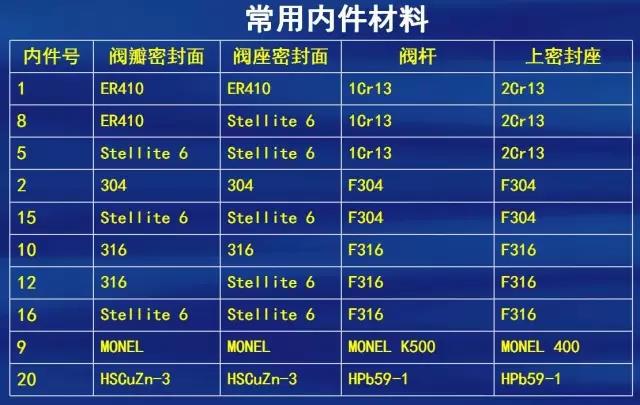

閥門常用內件材料

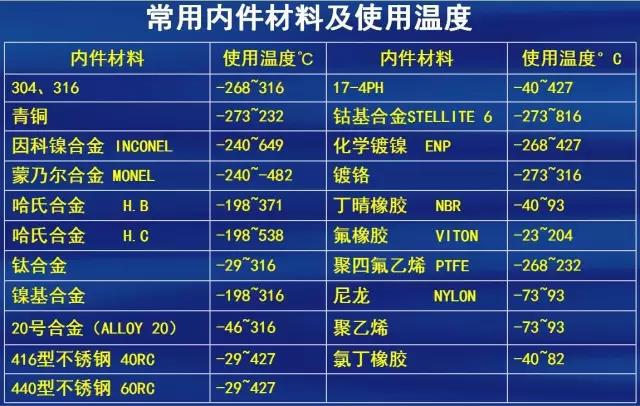

閥門常用內件材料以及使用溫度

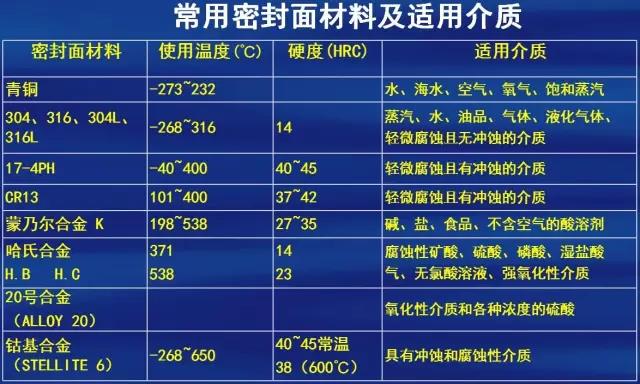

常用密封面材料以及適用介質

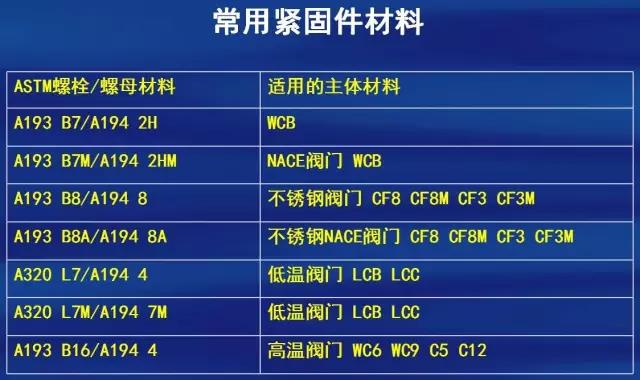

常用緊固件材料

密封件材料

填料：

成型石墨圈：-250~650℃

夾不銹鋼絲編制柔性石墨: -250~650℃

四氟乙烯浸石墨: -200~280℃

低泄漏石墨組合填料: -250~650℃

PTFE: -200~200℃

中腔墊片：

PTFE板

石墨板

強力石墨墊

齒形墊

含石墨不銹鋼纏繞墊

含PTFE不銹鋼纏繞墊

RTJ金屬墊

壓力密封金屬密封環

O形圈：

NBR       ：-30~121℃

EPDM      ：-45~120℃

VITON A   ：-30~204℃

VITON B   ：-30~204℃

VITON AED ：-30~204℃

HNBR      ：-30~180℃

軟密封閥座：

PTFE                     ：-200 ~ 200℃

PCTFE                    ：-250 ~ 150℃

NYLON 1010               ：     ~  20℃

NYLON PA12               ：-50  ~ 120℃

DEVLON V                 ：-100 ~ 150℃

PEEK                     ：-100 ~ 260℃

對位聚苯(Polyphenylene)  ：     ~ 400℃

閥門檢驗標準

API 598         閥門檢查和試驗

ISO 5208        工業閥門壓力試驗

BS EN 12266-1   代替 BS6755-1 工業閥門壓力試驗

JB/T 9092       閥門的檢驗與試驗

SHELL SPE77/302 通用閥門材料、檢查和證書要求

SHELL SPE77/303 特殊工況閥門材料、檢查和證書要求

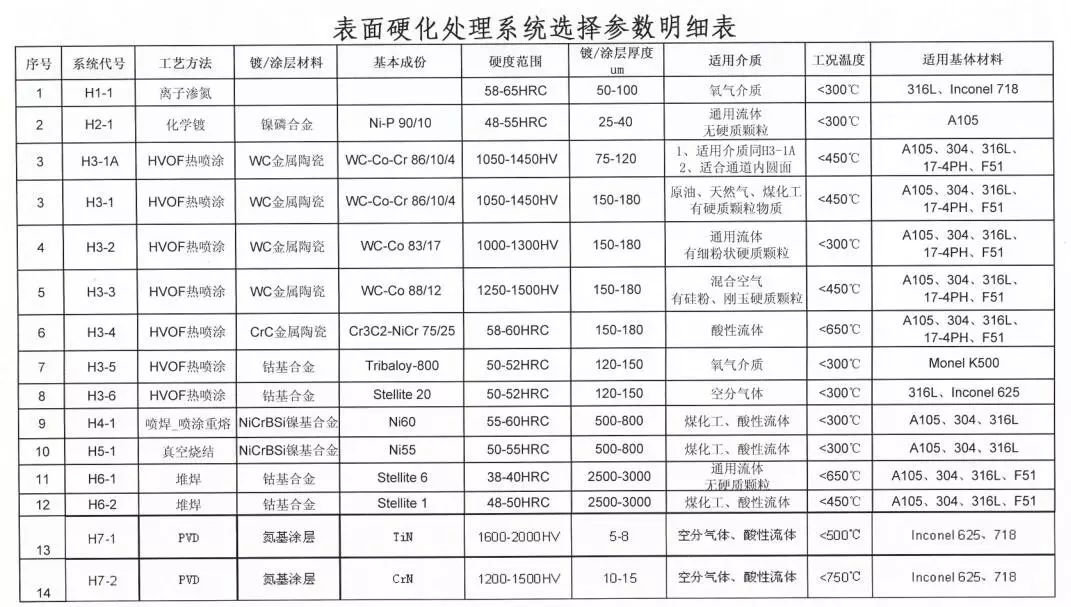

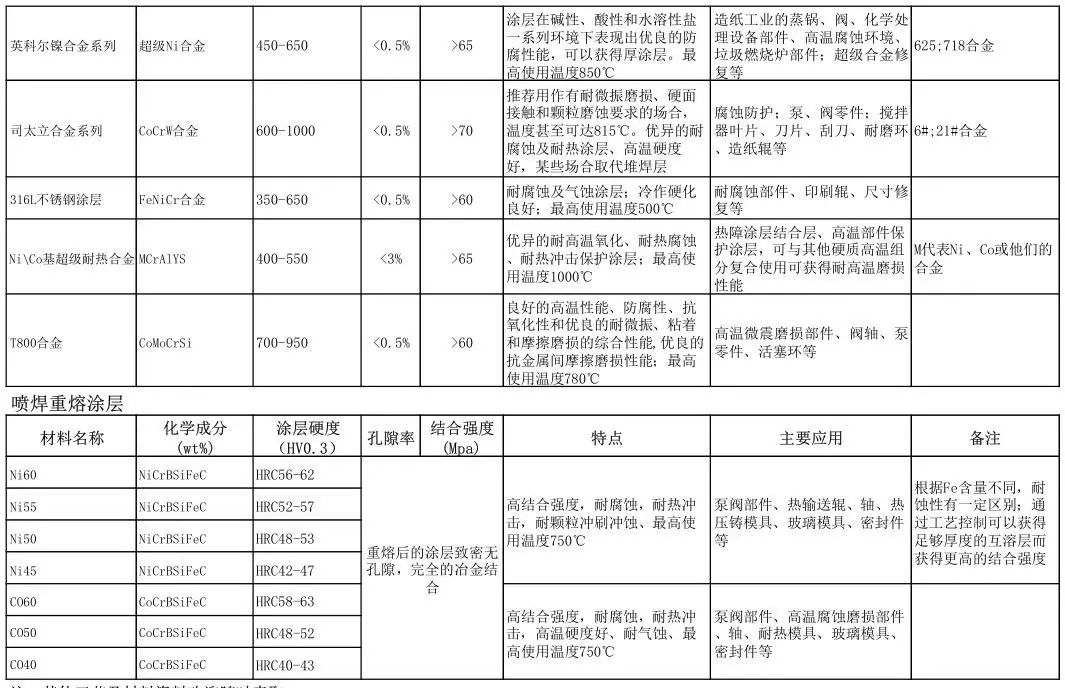

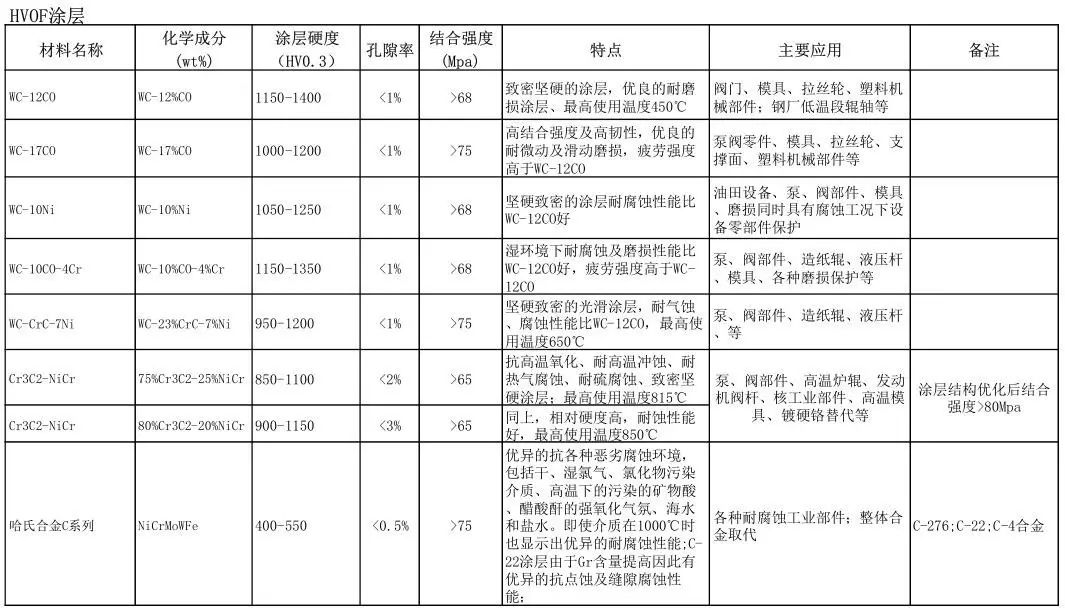

常用閥門金屬表面硬化處理方式

電焊技術要求

1.焊條使用前的管理

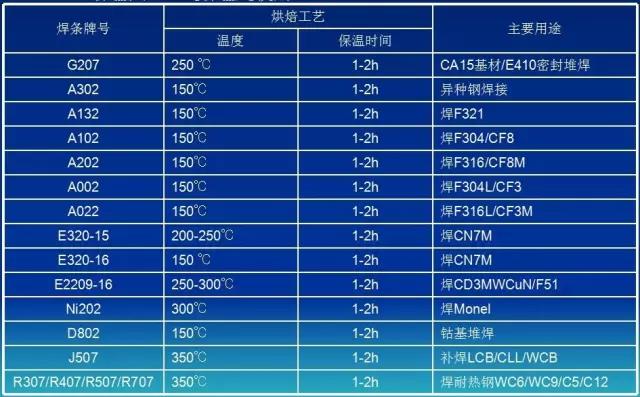

   焊條在使用前需經烘焙處理（如下表），烘焙好后的焊條需裝入保溫筒，進行100~150℃保溫處理，邊保溫邊使用。

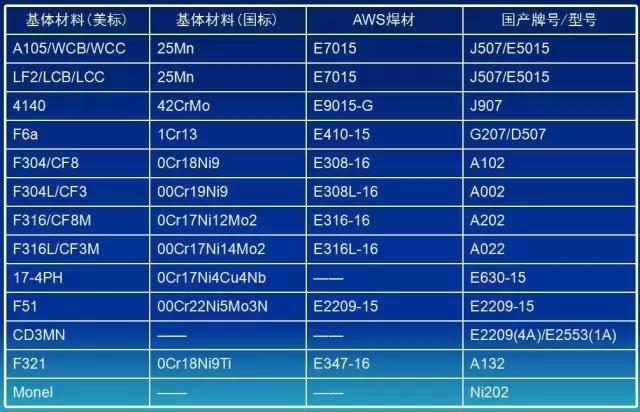

2.常用焊材材料選用表
